| 電纜在線光纖測溫系統 | |
|
|
|
|
電纜安全（尤其是動力電纜安全）是城市變配電所及發電廠內各種電氣設施及設備正常運行的重要基礎，但由于多種原因（包括：產品及施工質量、老化、過負荷運行、人為破壞等）會導致電纜故障，且故障偶發性強，跨越地理范圍大，災難損失大，因此電力管理部門一直把預防性維護放在首要位置。 電纜在線光纖測溫系統便是針對此類需求開發的365*24連續監測預防系統，該系統通過電纜沿線的測溫光纜實時監測長距離輸電線路表面的溫度，及時發現溫度異?；驕囟融厔輴夯那闆r，并匯報精確位置（定位精度≤2m），有利于分析和查找原因，采取果斷措施，避免重大事故發生。 本系統是變電站綜合在線監測系統的子系統之一，本系統測量數據可直接顯示，也可上傳至變電站綜合在線監測系統（工區組態綜合監測平臺）集中顯示，適用于多類電纜（高/低壓、動力/控制）、不同電纜通道（橋架、電纜溝、夾層、電纜隧道）的溫度監測和火災預警。
系統組成

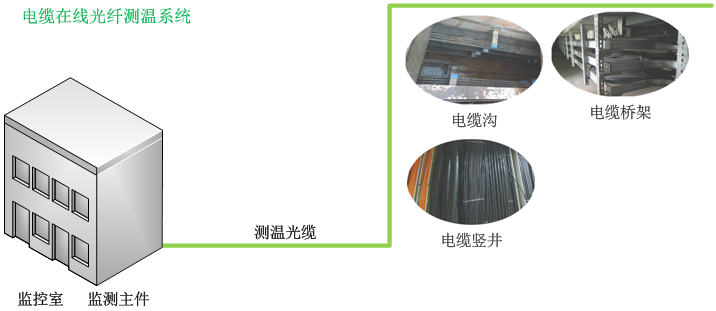

電纜在線光纖測溫系統由三部分組成：安裝在電纜表面的測溫光纜、安裝在監控室的監測主件以及實測溫度分析軟件。
系統功能電纜溫度實時監測 ? 按照項目的邏輯視圖（電纜布局、回路、接線等）實現組態展示； ? 分區測量，根據現場物理溫度場和客戶需求進行分區； ? 用鼠標選定則可顯示某一局部溫度細節；可同時顯示多個實時圖形窗口； ? 實時顯示線路上的溫度分布曲線、各監測點隨時間變化的曲線； ? 實時顯現線路上的溫度變化分布曲線，計算變化的時間步長分別為：日、小時、測溫主機實時周期； 溫度異常報警 ? 溫度異常報警輸出，支持定溫報警、差溫報警、溫升報警三種報警方式，三種報警方式可任意組合，實現組合式報警； ? 可對不同區域電纜分別設置報警閾值； ? （標準）軟件報警，出現報警信號時，自動切換到報警總畫面，并顯示實際現場電纜地理位置以及電纜分層位置，復雜地段可以定制3D漫游提供精準的位置顯示； ? （選配）短消息報警，短信報警分工作級和管理級兩層，按照事件的重要級別發送到工作層人員和負責人； ? （選配）具有預警與報警信息上傳至火災報警控制器功能，可通過測溫主機的通訊接口或繼電器端子與火災報警控制器相連； 系統故障報警 ? 主機故障輸出，此處所指的系統故障包括：光源輸出功率偏低（導致實際測量距離<指標）、電源不穩、機箱內部溫度過高、存儲數據溢出等； ? 光纜故障輸出，此處的光纜故障包括：光纜斷裂、某處光纜損耗過大、對于回路（雙端）監測，識別和輸出回路異常；
其余功能 ? 可存儲高達十年的歷史溫度監測數據； ? 具備OTDR（光時域反射）功能，用來自動測量光纜長度和各位置的衰減信息（該功能主要用于設備驗貨和設備安裝過程中，對施工質量的判定）；

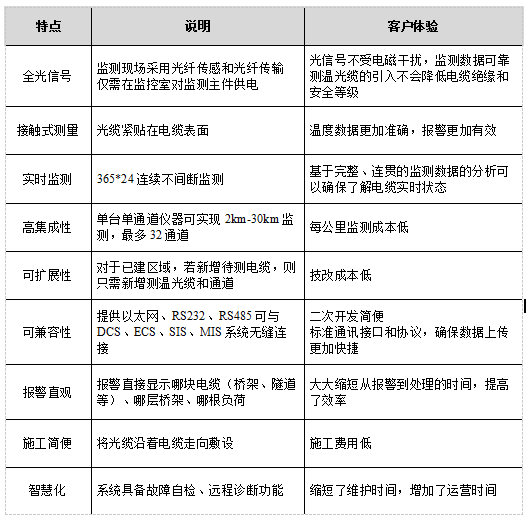

系統特點
感溫光纜安裝

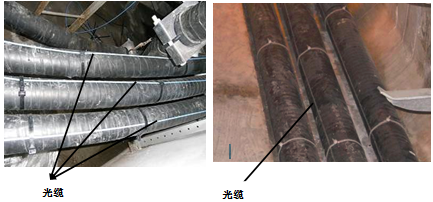

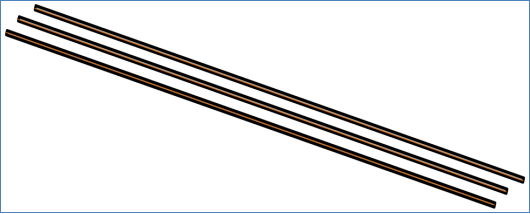

電纜監測現場為測溫光纜及安裝輔材（扎帶等），無任何帶電器件引入。對于高壓電纜和重要負荷纜，每個回路每項均布置一根測溫光纜（I型敷設），如圖所示（其中紅色為光纜，黑色為電纜），通過線卡將光纜捆綁在電纜上，如下圖所示：

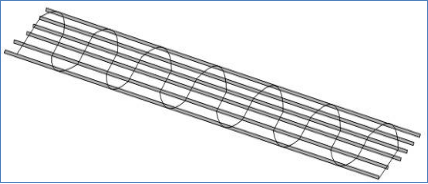

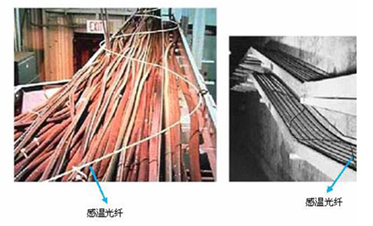

對于低壓電纜或集束布置的電纜，通常將測溫光纜沿電纜層S型敷設；而對于多層結構，則每層都采用S型敷設，如下圖所示：
|
